WAREMA EWFS Piccolo PL UP für Rollläden und Markisen 1002608

89,90

Unterputz-Empfänger zur direkten Ansteuerung von 230 V Sonnenschutzantrieben über einen EWFS Sender

Artikelnummer: 1002608 Kategorien: ,

Beschreibung

WAREMA EWFS Piccolo PL

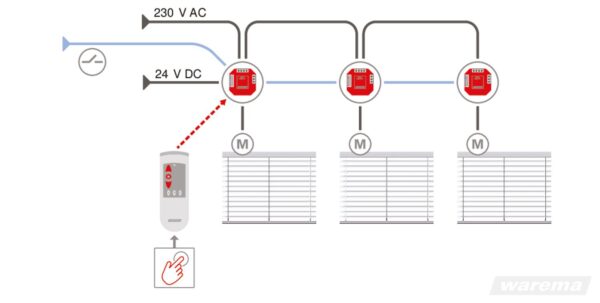

Der Unterputz-Empfänger EWFS Piccolo PL ist ein elektronisches Steuergerät zur direkten Ansteuerung von 230 V AC Sonnenschutzantrieben und kann Fahrbefehle von EWFS-kompatiblen Sendern empfangen. Die Schaltkontakte sind potentialfrei ausgeführt. Die Versorgung des Empfängers mit 24 V DC erfolgt entweder aus der bereits vorhandenen Steuerleitung, über einen Geschossansteuerverteiler oder über ein Netzteil. Der Empfänger kann auch mit einer übergeordneten Sonnenschutzzentrale bedient werden. Durch seine kompakte Bauweise kann der Empfänger in einem Unterputz-Abzweigdose untergebracht werden.

PL / Permanentlogik
Dieses Logikverhalten eignet sich vorzugsweise für Stoffprodukte oder Rollläden: Der Sonnenschutz fährt nach Betätigung der Sendertaste HOCH bzw. TIEF in die entsprechende Richtung und geht sofort in Selbsthaltung. Die Taste kann sofort losgelassen werden und der Sonnenschutz fährt bis zum Ablauf der fest eingestellten Laufzeit von 3 Minuten. Um die Selbsthaltung zu löschen und den Motor zu stoppen, muss die dem Fahrbefehl entgegengesetzte Taste oder die Stopptaste kurz betätigt werden.

Technische daten

Betriebsspannung 24 V DC
Ausgang potentialfrei
Schaltleistung pro Ausgang max. 700 VA bei 230 V AC
Sendefrequenz 433,92 MHz
Logikverhalten PL
Laufzeit hoch-tief 3 Minuten
Schutzgrad (IP) IP 20
Schutzklasse II
Montageart Unterputz (UP)
Maße (mm) 49 x 49 x 30 mm (B x H  x T)

Lieferumfang

  • WAREMA EWFS Piccolo PL
  • Bedienungsanleitung

Bedienungsanleitung

Bedienungs- und Installationsanleitung EWFS Piccolo PL
